ISO Kastlík podomietkový

Podomietkový kastlík

Podomietkový kastlík

Systém ISO-KASTL je vysoko variabilný sendvičový podomietkový kastlík pre vonkajšie žalúzie, ktorý bol vyvinutý tak, aby mohol byť ľahko a rýchlo zabudovaný do stavby, zjednodušil montáž žalúzií a zamedzil vzniku tepelných mostov. Pri použití podfasádneho kastlíku nebude vytiahnutá žalúzia znižovať svetlosť okna.

Typy podomietkových kastlíkov – ISO-KASTLÍK

Celková šírka žalúziového kastlíku:

Nezateplený kastlík:      160 mm

Zateplený kastlík:          190 mm (vrátane 30 mm vonkajšej izolácie)

Kastlíky sú dodávané vrátane bočných dosiek. (vnútorný rozmer kastlíku je teda menší o hrúbku bokov celkom o 30 mm)
Dĺžka kastlíku: max. 3 m v jednom kuse
(pre žalúzie o šírke nad 3 m odporúčame vyrobiť kastlík z dvoch častí)

Technické info...

Kastlík pre vonkajšie žalúzie ISO-KASTL je vyrobený z PURENITU® o hrúbke 15 mm, skladá sa z troch obvodových dosiek, dvoch bočníc a hliníkovej ukončovacej a montážnej lišty. Povrch dosiek je opatrený fliesom odolným UV žiareniu. Samotné dosky sú k sebe prilepené a prisponkované tak, aby bola dosiahnutá dostatočná pevnosť a stabilita.

Predná časť podomietkového kastlíku je opatrená hliníkovou ukončovacou lištou zaisťujúcou pevnosť prednej hrany. Hliníková lišta má tvar „L" a je z vnútornej strany kastlíku priskrutkovaná. Zadná časť kastlíku je spevnená alebo prekrytá hliníkovou montážnou lištou.

Hrúbka izolácie u zatepleného kastlíku: 30 mm.

Vnútorný rozmer kastlíku je 130 mm, je teda dostatočný pre každý typ vonkajšej žalúzie.

Vnútorný povrch kastlíku odporúčame ošetriť do výšky 180 mm rovnakou po­vrchovou úpravou ako je finálna farba fasády, aby bol dosiahnutý celkove optimálny vzhľad s fasádou domu.

Výška kastlíku je daná výškou stiahnutej žalúzie, ktorá sa bude do kastlíku montovať.

ŠTANDARDNÉ ROZMERY KASTLÍKOV

Nezateplený kastlík Zatepkený kastlík

OBRÁZOK

Rozmer Rozmer
A (mm) B (mm) C (mm) A (mm) B (mm) C (mm)

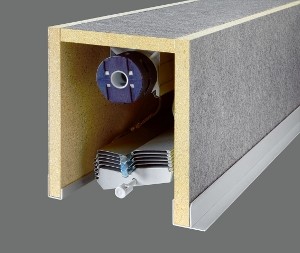

Kastlík nezateplený

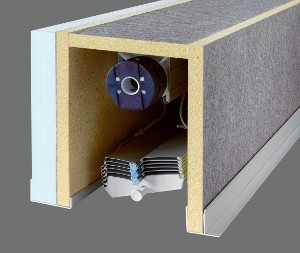

Kastlík zateplený

125

160

125 125 190 125
165 160 165 165 190 165
175 160 175 175 190 175
205 160 205 205 190 205
245 160 245 245 190 245
265 160 265 265 190 265
295 160 295 295 190 295
325 160 325 325 190 325






Montáž a vyriabilnosť ISO Kastlíkov

Montáž a vyriabilnosť ISO Kastlíkov

Podomietkové kastlíky ISO-KASTL sa montujú priamo na stenu alebo okno pomocou montážnej lišty a uholníkov, ktoré sú upevňované zhora cca 200 mm od okraja kastlíku.

Vzdialenosť medzi jednotlivými uholníkmi by nemala presiahnuť 990 mm. Pre dosiahnutie potrebnej stability je nutné upevniť kastlík taktiež v jeho spodnej časti.

Pokiaľ to stavba umožňuje, môžu sa kastlíky montovať priamo do prekladov. V prípade iného zabudovania do stavby je nutné zaistiť, aby bol kastlík pripevnený v strede hornej dosky (v osi váhy žalúzií) a jeho spodné hrany zakryť zodpovedajúcou lištou.

Informácie o ďalších spôsoboch montáže osobne u nás na firme.

Odporúčame poriadne 2x presieťovať spoje medzi izoláciou a kastlíkom..

Žalúziové kastlíky sú spravidla dodávané na stavbu samostatne o niekoľko týždňov skôr než vonkajšie žalúzie, preto je vhodné vyrobiť kastlík širší než je predpokladaná šírka žalúzie.

Zákazková výroba

Kastlíky sú vyrábané podľa konkrétneho požiadavku zákazníka, pretože výška a dĺžka kastlíku sa prispôsobuje tak, aby vyhovovala konkrétnym rozmerom vonkajšej žalúzie.

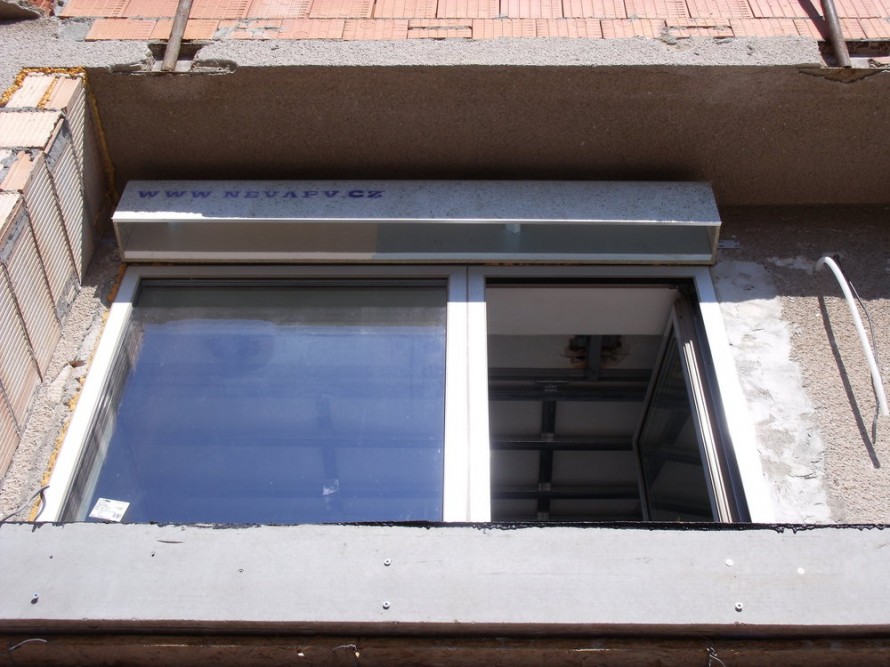

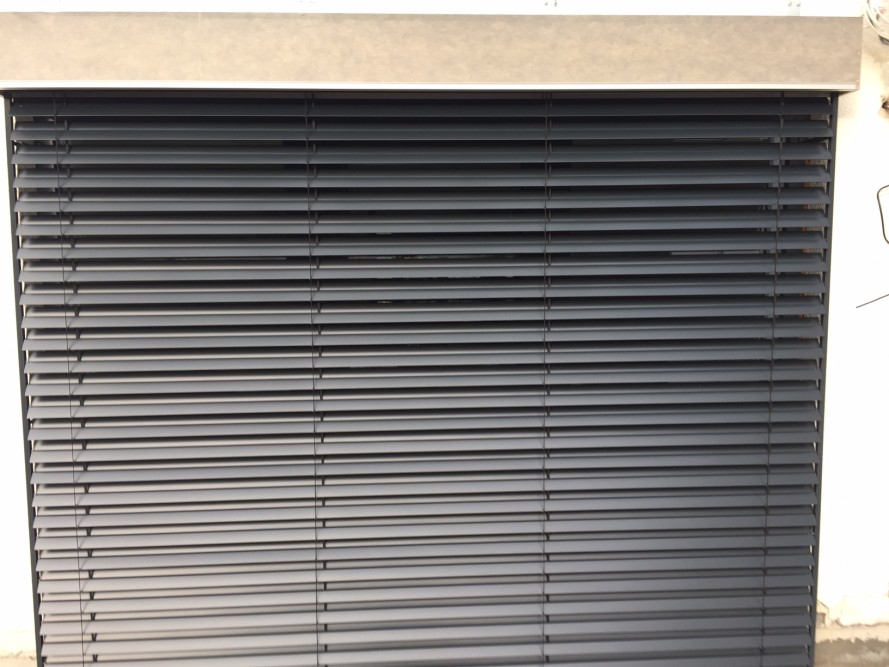

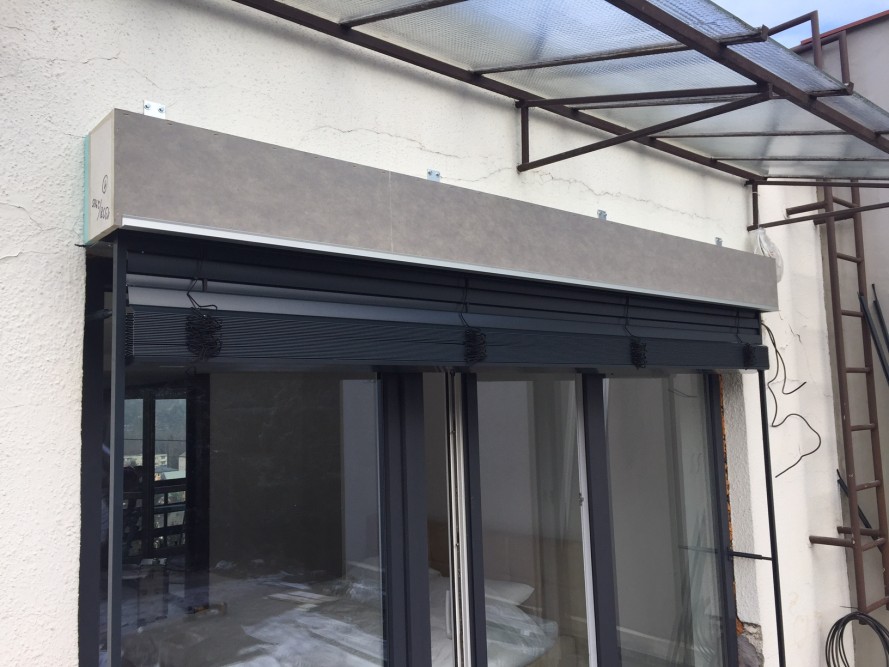

ISO - Kastlík po montáži

ISO - KastlíkISO - KastlíkISO - Kastlík
